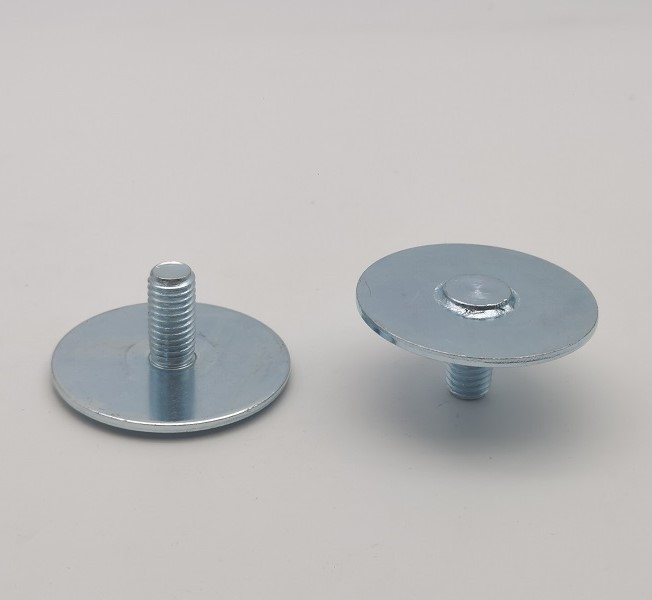

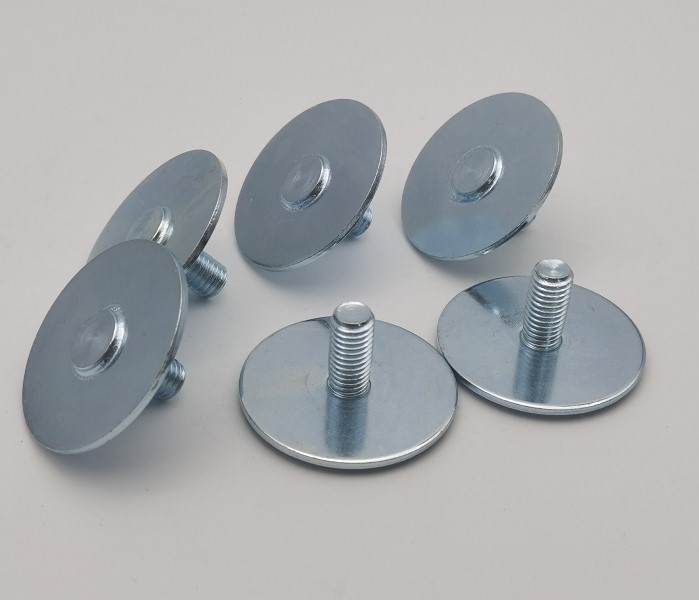

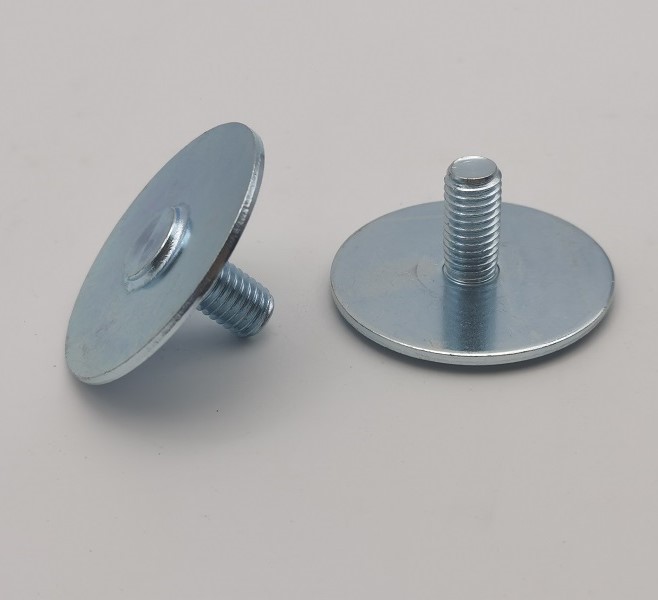

Chốt tấm đế có ren mạ kẽm M10

JG sản xuấtChốt tấm đế có ren mạ kẽm M10cho các ứng dụng lắp đặt, buộc chặt và lắp ráp thiết bị công nghiệp. Bộ phận lắp ren M10 tùy chỉnh này kết hợp tấm đế thép được dập rộng với ren ngoài chính xác, tạo ra kết nối phân tán tải ổn định cho các cụm lắp ráp OEM.

Chốt tấm đế có ren mạ kẽm M10 được sản xuất từ ​​​​thép cacbon thấp AISI 1008 hoặc loại tương đương đã được phê duyệt. Thành phần này có đế tròn 49,5 ± 0,3 mm, độ dày tấm 2,2 mm và ren ngoài M10×1,5-6g với chiều dài ren 20 mm. Tất cả các kích thước được sản xuất và kiểm tra theo bản vẽ M030192.

Quy trình sản xuất và giá trị kỹ thuật

Việc sản xuất Chốt tấm đế có ren mạ kẽm M10 yêu cầu phải làm trống và dập tấm tròn có kiểm soát, chuẩn bị chốt ren, cán ren, nối cơ học an toàn, mài nhẵn, làm sạch và mạ kẽm trong. Kiểm soát quy trình tập trung vào độ phẳng của tấm đế, độ vuông góc của chốt, độ an toàn của mối nối và hình dạng ren nhất quán.

Đế rộng 49,5 mm phân bổ tải trọng lắp ráp trên diện tích tiếp xúc lớn hơn. Căn chỉnh chính xác giữa chốt ren và tấm được đóng dấu hỗ trợ lắp đặt ổn định. Sau khi lắp ráp và mạ, ren M10×1,5-6g được xác minh bằng đồng hồ đo GO/NO-GO đã hiệu chỉnh để ngăn chặn sự tích tụ lớp phủ ảnh hưởng đến độ khít.

Ứng dụng

• Lắp đặt thiết bị công nghiệp
• Các tấm kim loại và vỏ bọc
• Tấm bảo vệ máy móc và bảng truy cập
• Lắp ráp ô tô và vận tải
• Hệ thống buộc OEM tùy chỉnh

Mạ kẽm trong suốt theo tiêu chuẩn ASTM B633

Chốt tấm đế có ren mạ kẽm M10 được mạ kẽm trong suốt theo tiêu chuẩn ASTM B633 SC2 Loại V. Lớp phủ mang lại vẻ ngoài kim loại sạch sẽ và bảo vệ chống ăn mòn trong khi vẫn duy trì kích thước ren chức năng. Độ phủ lớp mạ, hình dáng bên ngoài và khả năng chấp nhận ren được kiểm tra sau khi hoàn thiện.

Thông số kỹ thuật

Kiểm soát chất lượng và báo cáo hàng loạt

Mỗi lô củaChốt tấm đế có ren mạ kẽm M10được kiểm soát thông qua việc xác minh nguyên liệu đầu vào, kiểm tra kích thước trong quá trình và kiểm tra lần cuối. Các đặc điểm quan trọng bao gồm đường kính và độ dày tấm, chiều dài ren, chấp nhận thước đo M10×1,5-6g, căn chỉnh chốt, tính toàn vẹn của mối nối và tình trạng bề mặt hoàn thiện.

• Giấy chứng nhận vật liệu có thành phần hóa học và tính chất cơ lý
• Báo cáo cơ tính chặt chẽ cho từng lô sản xuất
• Báo cáo kiểm tra kích thước theo bản vẽ M030192
• Kiểm tra thước đo GO/NO-GO sau khi mạ
• Báo cáo kiểm tra mạ và truy xuất nguồn gốc lô
• Thử kéo, đẩy hoặc thử mô men xoắn của mối ghép khi được quy định trong kế hoạch kiểm soát đã được phê duyệt

Yêu cầu tay nghề

Chốt tấm đế có ren mạ kẽm M10 phải không có gờ và cạnh sắc. Các bộ phận hoàn thiện cũng phải không có dầu, cặn dung môi, ăn mòn, vết bẩn và các chất nhiễm bẩn khác. Kiểm tra trực quan xác nhận bề mặt mạ kẽm đồng đều, sạch sẽ mà không bị hư hại có thể ảnh hưởng đến việc lắp ráp hoặc hình thức bên ngoài.

Sản xuất OEM từ JG

JG hỗ trợ các nguyên mẫu, mẫu sản xuất và sản xuất số lượng lớnChốt tấm đế có ren mạ kẽm M10. Đánh giá kỹ thuật bao gồm khả năng sản xuất, dụng cụ, kiểm soát ren, xác minh mối nối, mạ và tài liệu kiểm tra. Gửi cho JG bản vẽ, nhu cầu hàng năm và các yêu cầu về tài liệu chất lượng của bạn để báo giá.
