Mối hàn cảm biến dao động bằng thép không gỉ tùy chỉnh

JG sản xuấtMối hàn cảm biến dao động bằng thép không gỉ tùy chỉnhcho thiết bị cảm biến dịch chuyển công nghiệp, giám sát rung lắc và điều khiển chuyển động. Bản vẽ 577039 Bản sửa đổi C kết hợp một tấm lắp định hình, ống cảm biến bậc, thanh dịch chuyển mỏng, lõi hàn chính xác, đầu thanh uốn và bốn miếng lót gia cố. Gia công chính xác và hàn được điều khiển bằng thiết bị cố định là rất cần thiết vì quá trình lắp ráp hoàn thiện phải đảm bảo sự thẳng hàng của ống trong khi vẫn cho phép thanh cảm biến mảnh mai chuyển động đáng tin cậy.

Tổng quan về sản phẩm

Mối hàn cảm biến dao động bằng thép không gỉ tùy chỉnh được chế tạo từ thép không gỉ AISI 304 và AISI 316L. AISI 304 được sử dụng cho tấm lắp chính, ống cảm biến dịch chuyển, thanh 1/8 inch và miếng lót gia cố. Lõi hàn cảm biến và đầu thanh uốn sử dụng thép không gỉ AISI 316L. Bộ phận lắp ráp hoàn chỉnh có lớp hoàn thiện bằng thép không gỉ thô và được sản xuất dưới dạng mối hàn OEM theo bản vẽ của khách hàng.

Mối quan hệ thành phần và bản vẽ

Quy trình sản xuất

1. Xác minh vật liệu cho thép không gỉ AISI 304 và AISI 316L
2. Cắt và khoan chính xác tấm lắp
3. Cắt và tạo hình bốn miếng lót gia cố
4. Tiện CNC và khoét ống cảm biến dịch chuyển theo bậc
5. Gia công CNC lõi hàn và đầu thanh uốn
6. Chuẩn bị thanh dịch chuyển 1/8 inch chính xác
7. Gỡ bavia và làm sạch trước khi lắp ráp thiết bị
8. Hàn GTAW được điều khiển bằng thiết bị cố định với đầu vào nhiệt cân bằng
9. Kiểm tra kiểu lắp, căn chỉnh ống và chuyển động của thanh
10. Kiểm tra mối hàn trực quan, làm sạch lần cuối và đóng gói bảo vệ

Căn chỉnh ống và độ đồng tâm

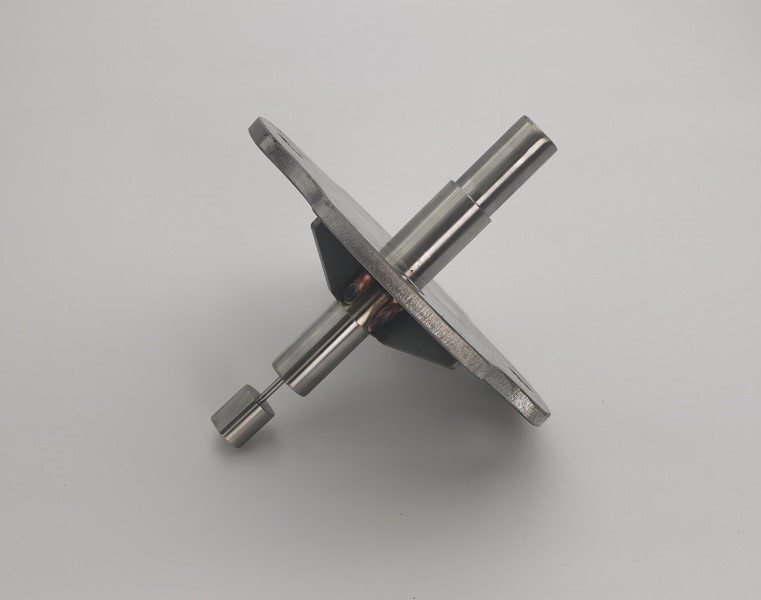

Ống bước đi qua tấm lắp và đỡ thanh dịch chuyển bên trong. Bất kỳ lỗi lệch góc hoặc lệch ống nào đều có thể cản trở chuyển động của thanh và phản ứng của cảm biến. JG kiểm soát đường kính tiện, căn chỉnh lỗ khoan, vị trí tấm và hình dạng hàn cuối cùng để Mối hàn cảm biến dao động bằng thép không gỉ tùy chỉnh duy trì trục cảm biến ổn định sau khi lắp ráp.

Định vị miếng đệm và hình học tấm

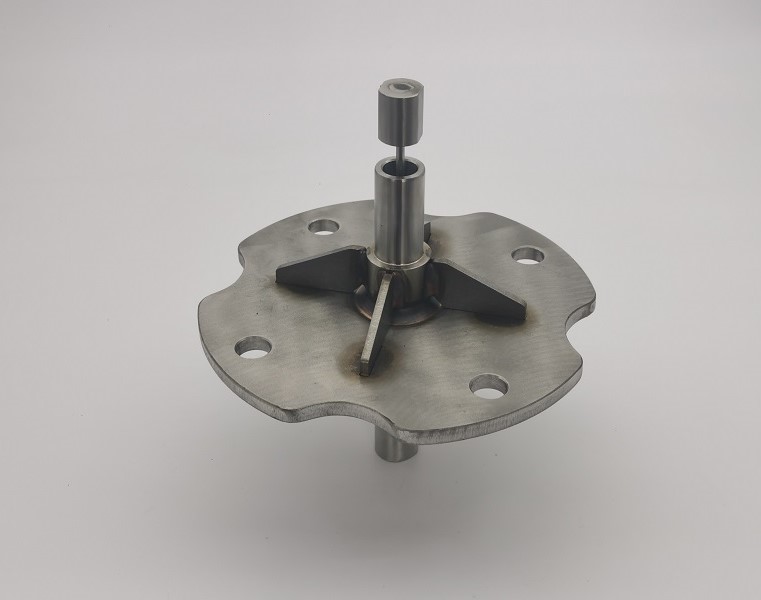

Bốn miếng lót bằng thép không gỉ tăng cường kết nối ống với tấm. Các miếng đệm phải được bố trí đối xứng xung quanh ống trung tâm mà không cản trở bốn khe tấm hoặc lỗ lắp. Các thiết bị cố định chuyên dụng thiết lập độ vuông góc của ống và khoảng cách giữa các miếng đệm trước khi hàn. Vị trí cân bằng giúp phân bổ tải trọng và giúp tấm lắp không bị cong vênh.

Kiểm soát hàn và biến dạng GTAW

Bản vẽ quy định hàn hồ quang khí vonfram tại điểm nối ống trung tâm và giữa các miếng lót. Các phần thép không gỉ mỏng có thể bị biến dạng khi nhiệt hàn tập trung ở một khu vực. JG sử dụng quá trình chuẩn bị mối nối có kiểm soát, trình tự mối hàn cân bằng, nhiệt đầu vào phù hợp và kiểm tra kích thước trung gian để duy trì độ phẳng và căn chỉnh của Mối hàn cảm biến dao động bằng thép không gỉ tùy chỉnh.

Điều khiển đầu cảm biến và thanh Flex

Thanh dịch chuyển mảnh mai 1/8 inch kết nối lõi cảm biến được gia công với đầu thanh uốn. Bản vẽ xác định hướng quay của đầu và lõi là không quan trọng, nhưng vị trí trục, tình trạng lỗ khoan và chuyển động tự do vẫn quan trọng. Gia công không có gờ và xử lý cẩn thận giúp tránh tạo vết, uốn cong hoặc ràng buộc thanh trong quá trình vận hành.

Thông số kỹ thuật

Tấm gắn và kiểm soát lỗ

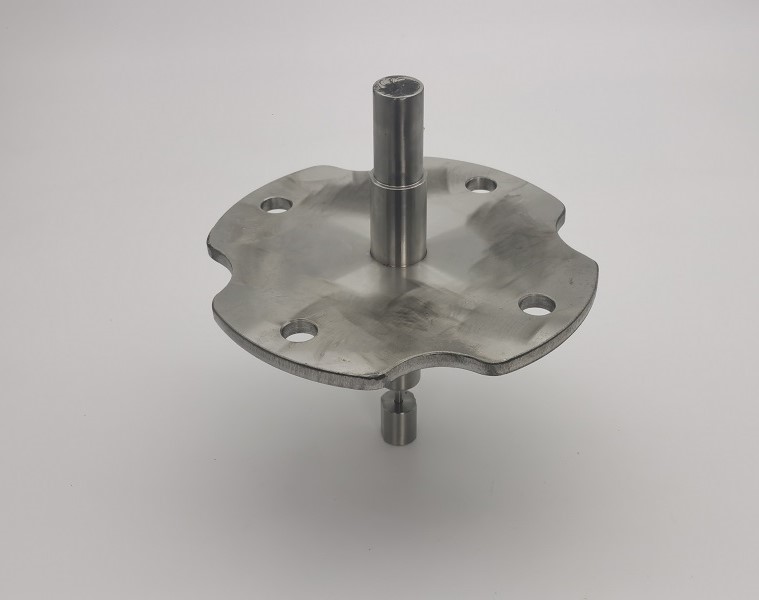

Tấm gắn AISI 304 có đường viền định hình 5 inch, bốn lỗ lắp, một lỗ mở ống trung tâm và bốn khe rãnh. Độ chính xác của hồ sơ và vị trí lỗ ảnh hưởng đến khả năng thay thế lắp đặt. Tấm được kiểm tra trước và sau khi hàn để xác minh rằng nhiệt đầu vào không làm thay đổi kiểu lắp hoặc gây ra biến dạng quá mức.

Kiểm soát chất lượng

Kiểm soát chất lượng đối với Mối hàn cảm biến dao động bằng thép không gỉ tùy chỉnh bao gồm cả các bộ phận riêng lẻ và cụm lắp ráp hoàn chỉnh. Việc kiểm tra bao gồm đường kính quay, tình trạng lỗ khoan của ống, biên dạng tấm, khoảng cách lỗ lắp, độ vuông góc của ống, vị trí miếng đệm, hình dạng mối hàn và chuyển động của thanh uốn. Giấy chứng nhận vật liệu và báo cáo kiểm tra kích thước có sẵn theo yêu cầu của khách hàng OEM.

Tính năng sản phẩm

• Kết cấu thép không gỉ AISI 304 và AISI 316L
• Ống cảm biến bước được gia công CNC và đầu thanh chính xác
• Tấm gắn định hình 5 inch với bốn lỗ gắn
• Bốn miếng lót gia cố để ổn định cấu trúc
• Lắp ráp hàn GTAW được điều khiển bằng thiết bị cố định
• Kiểm soát căn chỉnh ống và chuyển động thanh cảm biến trơn tru
• Bề mặt thép không gỉ thô đã được làm sạch và loại bỏ ba via
• Sản xuất OEM theo bản vẽ của khách hàng

Ứng dụng

• Hệ thống cảm biến dịch chuyển công nghiệp
• Thiết bị giám sát độ rung và độ lệch
• Máy xử lý web và căn chỉnh cuộn
• Thiết bị đóng gói và chuyển đổi
• Cụm điều khiển chuyển động và phát hiện vị trí
• Cơ chế cảm biến công nghiệp OEM tùy chỉnh

Mối hàn cảm biến OEM từ JG

JG cung cấp Mối hàn cảm biến dao động bằng thép không gỉ tùy chỉnh từ quá trình sản xuất từng bộ phận riêng lẻ cho đến lắp ráp hoàn thiện. Quy trình tích hợp của chúng tôi kết hợp cắt biên dạng, tiện CNC, khoan chính xác, cố định chuyên dụng, hàn GTAW, xác minh kích thước và kiểm tra chức năng. Quy trình làm việc được kiểm soát này giúp khách hàng OEM nhận được mối hàn cảm biến lặp lại sẵn sàng để lắp đặt thiết bị.
