JG sản xuấtThiết bị cảm biến vị trí cuộn thép không gỉ tùy chỉnhnhư một mối hàn thép không gỉ chính xác cho thiết bị cảm biến vị trí cuộn và điều khiển chuyển động công nghiệp. Bản vẽ 577272 Bản sửa đổi C kết hợp một bánh răng cảm biến định hình, hai tấm bánh răng bảo vệ, một ống gia công, lõi hàn cảm biến, một thanh linh hoạt và một đầu thanh chính xác. Vị trí cố định chính xác và hàn có kiểm soát là rất cần thiết vì cụm lắp ráp hoàn chỉnh phải đảm bảo độ thẳng hàng của bánh răng, góc trục và khoảng cách giữa các tấm sau khi hàn GTAW.

Tổng quan về sản phẩm

Thiết bị cảm biến vị trí cuộn thép không gỉ tùy chỉnh sử dụng thép không gỉ AISI 316L cho tấm bánh răng chính, lõi hàn cảm biến, thanh, đầu thanh uốn và bộ phận bảo vệ bánh răng. Ống gia công là thép không gỉ AISI 304. Việc lắp ráp thành phần hỗn hợp mang lại khả năng chống ăn mòn, độ bền kết cấu và hiệu suất ổn định trong môi trường công nghiệp. Bản vẽ chỉ rõ lớp hoàn thiện bằng thép không gỉ thô không có lớp phủ bổ sung.

Mối quan hệ thành phần và bản vẽ

Quy trình sản xuất

1. Xác minh vật liệu cho thép không gỉ AISI 316L và AISI 304
2. Cắt biên dạng chính xác của bánh răng chính và hai tấm bảo vệ
3. Gia công CNC ống, lõi hàn và đầu thanh uốn
4. Khoan và gia công các lỗ căn chỉnh và lắp ráp đồ gá
5. Làm sạch và làm sạch tất cả các bộ phận riêng lẻ
6. Bộ phận lắp ráp được điều khiển bằng thiết bị cố định của tấm bánh răng, tấm chắn và các bộ phận trục
7. Hàn GTAW với trình tự được kiểm soát để hạn chế biến dạng nhiệt
8. Kiểm tra đường kính bánh răng, khoảng cách tấm, hình chiếu ống và góc trục
9. Kiểm tra mối hàn trực quan, làm sạch lần cuối và đóng gói bảo vệ

Cấu hình bánh răng và căn chỉnh tấm bảo vệ

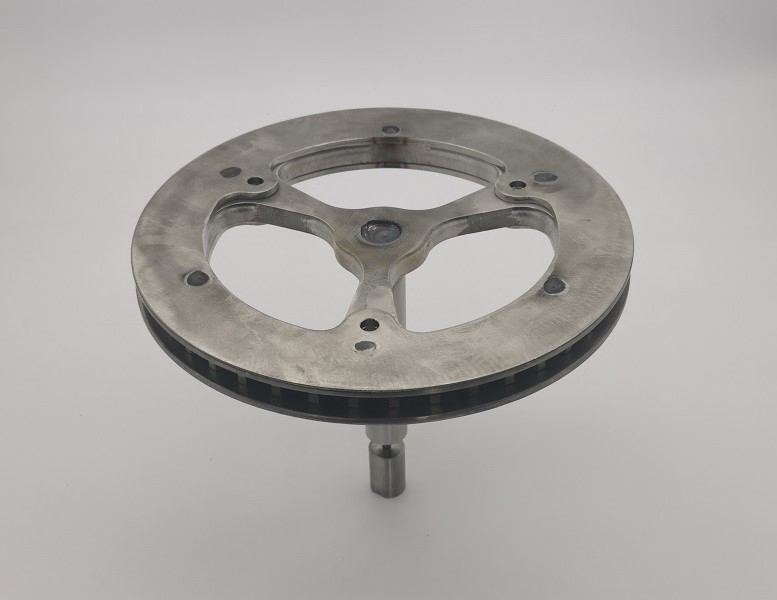

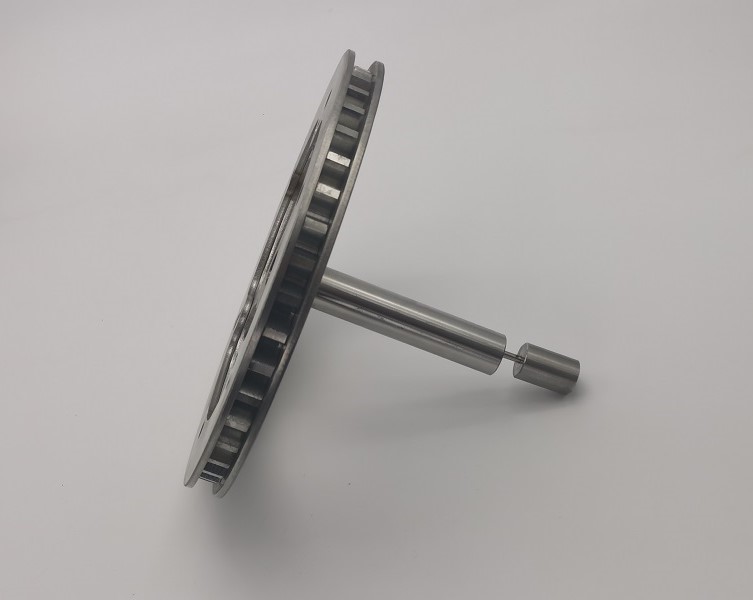

Cấu hình tròn của Bánh răng cảm biến vị trí cuộn bằng thép không gỉ tùy chỉnh chứa các răng cảm biến bên ngoài cách đều nhau được bảo vệ bởi các tấm bảo vệ ở cả hai bên. Hình dạng răng nhất quán và độ đồng tâm được kiểm soát hỗ trợ đầu ra cảm biến lặp lại. Các tấm bảo vệ được định vị thông qua các lỗ căn chỉnh cố định chuyên dụng để các mặt bảo vệ vẫn được đặt chính xác so với bánh răng.

Kiểm soát hàn và biến dạng GTAW

Bản vẽ yêu cầu hàn hồ quang vonfram khí tại kết nối trục trung tâm, đầu thanh và sáu vị trí tấm được chỉ định. Nhiệt hàn có thể kéo các tấm thép không gỉ mỏng ra khỏi vị trí thẳng hàng hoặc làm thay đổi góc trục. JG sử dụng các thiết bị cố định cứng, trình tự mối hàn cân bằng, đầu vào nhiệt được kiểm soát và kiểm tra trung gian để duy trì hình dạng cần thiết của Thiết bị cảm biến vị trí cuộn thép không gỉ tùy chỉnh.

Kiểm soát góc trục và kích thước trục

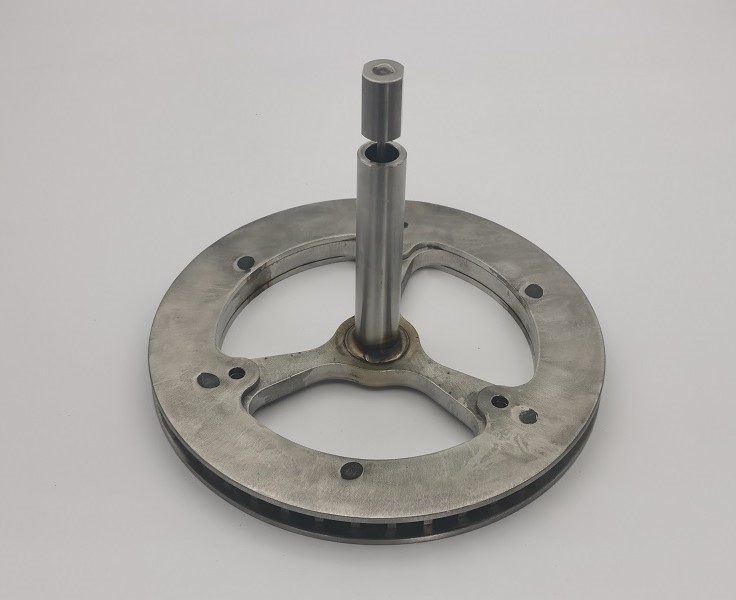

Ống gia công phải gần như vuông góc với mặt bánh răng, có góc góc từ 89,5 đến 90,5 độ. Bản vẽ cũng kiểm soát chiều rộng của cụm bánh răng, hình chiếu của ống và tổng tầm với của đầu thanh truyền. Các mối quan hệ này được kiểm tra sau khi hàn vì thiết bị cảm biến bằng thép không gỉ hoàn chỉnh phải được lắp đặt chính xác và truyền vị trí cuộn mà không bị bó hoặc lệch.

Thông số kỹ thuật

Linh kiện thép không gỉ gia công

Ống AISI 304 được gia công từ ống có đường kính ngoài 3/4 inch và bao gồm một lỗ xuyên tường được kiểm soát. Lõi hàn AISI 316L và đầu que uốn yêu cầu các lỗ khoan, mặt phẳng và hình dạng đầu cuối chính xác. Thanh 316L thanh mảnh được cắt theo chiều dài được kiểm soát trước khi lắp ráp lần cuối. Mỗi bộ phận đều được làm sạch và làm sạch trước khi đưa vào thiết bị hàn.

Kiểm soát chất lượng

Kiểm soát chất lượng cho Thiết bị cảm biến vị trí cuộn thép không gỉ tùy chỉnh tập trung vào mối hàn đã hoàn thiện thay vì chỉ kích thước thành phần riêng biệt. Kiểm tra bao gồm biên dạng bánh răng, căn chỉnh tấm bảo vệ, vị trí lỗ cố định, khoảng cách trục, hình chiếu ống, góc trục, vị trí đầu thanh và hình dạng mối hàn. Giấy chứng nhận vật liệu và báo cáo kiểm tra kích thước có sẵn theo yêu cầu của khách hàng OEM.

Tính năng sản phẩm

• Kết cấu thép không gỉ AISI 316L và AISI 304
• Cấu hình răng cảm biến bên ngoài chính xác
• Hai tấm bảo vệ bánh răng bằng thép không gỉ bảo vệ
• Lắp ráp hàn GTAW được điều khiển bằng thiết bị cố định
• Kiểm soát độ vuông góc của trục và kích thước trục
• Bề mặt thép không gỉ thô đã được làm sạch và loại bỏ ba via
• Sản xuất OEM tùy chỉnh theo bản vẽ của khách hàng

Ứng dụng

• Hệ thống cảm biến vị trí cuộn công nghiệp
• Thiết bị xử lý và cuộn dây web
• Máy đóng gói và chuyển đổi
• Bộ điều khiển chuyển động và lập chỉ mục
• Cơ chế cảm biến công nghiệp tùy chỉnh

Mối hàn thép không gỉ OEM từ JG

JG cung cấp Thiết bị cảm biến vị trí cuộn thép không gỉ tùy chỉnh từ quá trình sản xuất linh kiện cho đến lắp ráp hoàn chỉnh. Phạm vi sản xuất của chúng tôi kết hợp cắt biên dạng, gia công CNC, khoan chính xác, cố định chuyên dụng, hàn GTAW, xác minh kích thước và làm sạch lần cuối. Quy trình tích hợp này giúp khách hàng OEM kiểm soát việc căn chỉnh, giảm rủi ro lắp ráp và nhận được thiết bị cảm biến bằng thép không gỉ có thể lặp lại sẵn sàng để lắp đặt.
