Trục mang pít-tông y tế 440C tùy chỉnh

Trục mang pít-tông y tế 440C tùy chỉnh

JG sản xuấtTrục mang pít-tông y tế 440C tùy chỉnhcho thiết bị y tế và cơ cấu piston chính xác. Bộ phận có đầu nĩa thanh mảnh này kết hợp đường kính vòng bi cứng, dung sai hình học chặt chẽ và tính năng kết nối hai mấu tinh tế. Kiểm soát sản xuất sau khi xử lý nhiệt là điều cần thiết vì trục hoàn thiện phải cung cấp chuyển động chính xác trong khi vẫn sạch sẽ, không có gờ và không bị hư hỏng về mặt thẩm mỹ hoặc cấu trúc.

Tổng quan về sản phẩm

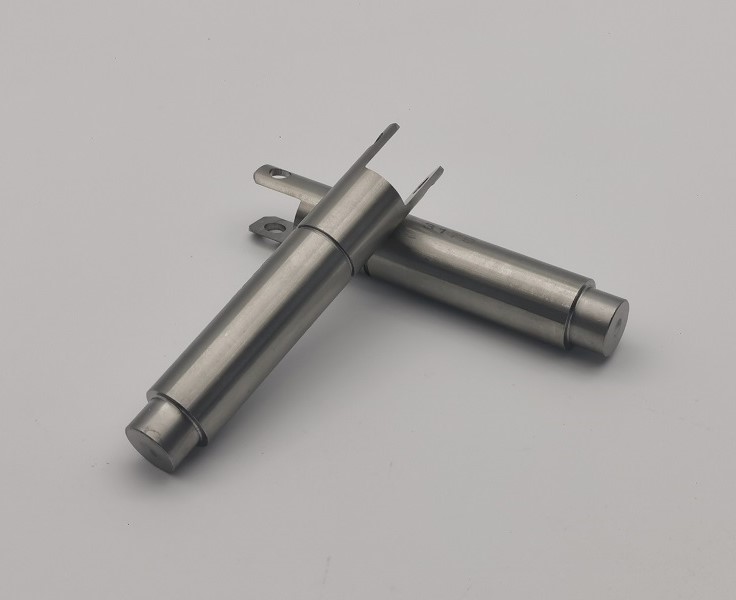

Trục mang pít-tông y tế tùy chỉnh 440C được sản xuất để vẽ 121755 Bản sửa đổi A từ thép không gỉ AISI 440C. Bộ phận này có chiều dài tổng thể là 3,545 inch, thân dài được nối đất chính xác, đường kính các đầu có bậc và một đầu phân nhánh có lỗ chéo được kiểm soát. Bản vẽ yêu cầu kích thước và độ hoàn thiện cuối cùng phải đạt được sau khi xử lý nhiệt.

Quy trình sản xuất

1. Xác minh và truy xuất nguồn gốc vật liệu thép không gỉ 440C
2. Tiện CNC thân trục, vai và phụ cấp mài
3. Phay chính xác khe càng nâng và hai mấu cuối
4. Khoan lỗ chéo và chuẩn bị cạnh có kiểm soát
5. Xử lý nhiệt đến 53-58 HRC
6. Độ thẳng sau xử lý nhiệt và xác minh kích thước
7. Mài hình trụ và vai chính xác đến kích thước cuối cùng
8. Gỡ bavia, đánh dấu bộ phận, làm sạch và kiểm tra trực quan
9. Kiểm tra kích thước cuối cùng và đóng gói thành phần y tế bảo vệ

Mài sau xử lý nhiệt và ổn định kích thước

Thách thức sản xuất chính của Trục mang pít-tông y tế 440C tùy chỉnh là duy trì độ thẳng, độ chính xác đường kính và các mối quan hệ chuẩn sau khi đông cứng. Quá trình tham chiếu yêu cầu phôi có kích thước khoảng 0,645 inch, xử lý nhiệt và mài đến kích thước cuối cùng. Xử lý nhiệt có kiểm soát, lượng cho phép mài thích hợp, các thông số mài ở nhiệt độ thấp và kiểm tra trung gian giúp ngăn ngừa biến dạng và cháy khi mài.

Tab nĩa và kiểm soát lỗ chéo chính xác

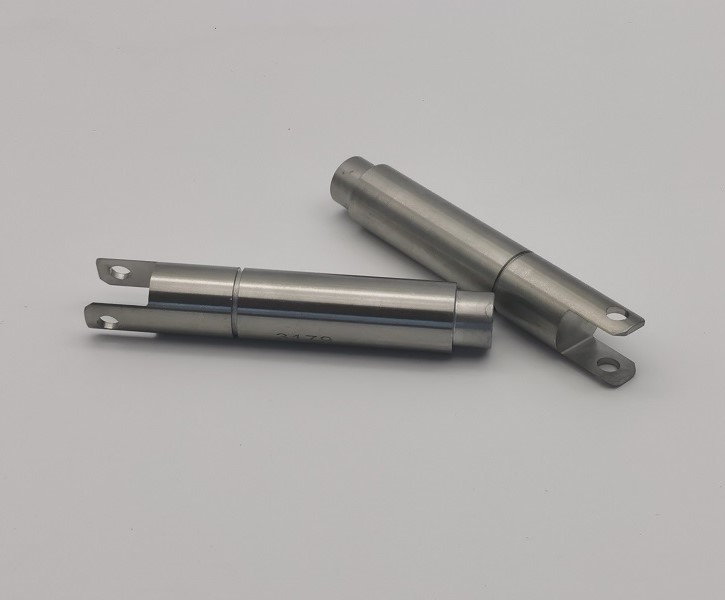

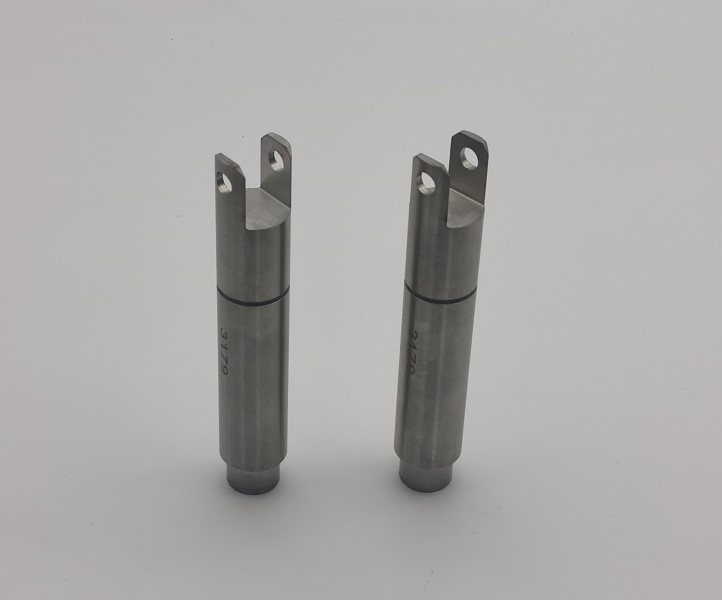

Đầu càng của Trục mang pít-tông y tế Custom 440C bao gồm hai vấu mỏng bao quanh một rãnh trung tâm. Lỗ chéo được chỉ định ở mức 0,198 +/- 0,001 inch với các điều khiển hình học được tham chiếu đến mốc A. Khoảng cách tab chính xác, vị trí lỗ khớp và mài giũa cẩn thận hỗ trợ lắp ráp chốt đáng tin cậy. Bao bì chuyên dụng bảo vệ hai tab khỏi bị va đập hoặc uốn cong trong quá trình vận chuyển.

Thông số kỹ thuật

Tài liệu chất lượng

• Giấy chứng nhận vật liệu và truy xuất nguồn gốc nhiệt
• Báo cáo xử lý nhiệt và độ cứng
• Báo cáo kiểm tra kích thước với mỗi lô hàng
• Giấy chứng nhận tuân thủ xác định số bộ phận và bản sửa đổi
• Giấy chứng nhận tuân thủ RoHS cho vật liệu được chỉ định khi được yêu cầu
• Tài liệu kiểm tra bài viết đầu tiên khi được yêu cầu

Tính năng sản phẩm

• Thép không gỉ AISI 440C cao cấp
• Xử lý nhiệt tới 53-58 HRC
• Mặt đất chính xác sau khi xử lý nhiệt
• Đường kính đất chặt và dung sai hình học
• Khe nĩa chính xác và mối quan hệ chéo lỗ
• Hoàn thiện thành phần y tế sạch sẽ, không có gờ
• Bao bì được bảo vệ dành cho các tab nĩa mỏng manh
• Sản xuất OEM theo bản vẽ của khách hàng

Ứng dụng

• Cơ chế piston y tế
• Thiết bị chẩn đoán và phân tích
• Bộ phận kiểm soát chất lỏng y tế
• Hệ thống chuyển động y tế chính xác
• Máy móc y tế OEM tùy chỉnh

Kiểm soát chất lượng hình học và bề mặt

Trục mang pít-tông y tế tùy chỉnh 440C bao gồm độ vuông góc, độ song song, độ phẳng và các điều khiển hình học tham chiếu chuẩn xuống tới 0,001-0,005 inch. Bề mặt đất và các tính năng của càng nâng được kiểm tra bằng thiết bị có độ chính xác thích hợp. Tất cả các góc nhọn đều bị gãy và không được phép có gờ hoặc dây treo lỏng lẻo hoặc treo.

Yêu cầu về sự sạch sẽ và trực quan

Tất cả các bề mặt phải sạch và không có vết bẩn, đổi màu, trầy xước, vết lõm, vết nứt, vết bẩn, bụi bẩn, dầu mỡ và các chất gây ô nhiễm khác. Nhận dạng được khắc trong vùng được chỉ định trong bản vẽ với độ nhám được kiểm soát. Trục mang pít-tông y tế tùy chỉnh 440C đã hoàn thiện được xử lý và đóng gói để bảo vệ đường kính nối đất chính xác, lỗ chéo và tab nĩa.

Gia công chính xác y tế OEM từ JG

JG cung cấp Trục mang pít-tông y tế 440C tùy chỉnh từ số lượng nguyên mẫu thông qua quá trình sản xuất lặp lại. Quy trình tích hợp của chúng tôi bao gồm tiện CNC, gia công nĩa, làm cứng, mài chính xác, kiểm tra kích thước, kiểm soát độ sạch và đóng gói bảo vệ. Tài liệu về vật liệu, xử lý nhiệt, tuân thủ và kiểm tra hỗ trợ các yêu cầu về chất lượng và truy xuất nguồn gốc của khách hàng.
