Mũ nhện thép không gỉ 304 tùy chỉnh

Mũ nhện thép không gỉ 304 tùy chỉnh

JG sản xuấtMũ nhện thép không gỉ 304 tùy chỉnhnhư một cụm lắp ráp chính xác hai mảnh phù hợp cho thiết bị công nghiệp OEM. Được gia công từ thép không gỉ AISI 304 chắc chắn, các khối trên và dưới kết hợp các lỗ lắp được căn chỉnh chính xác, các ren UNF sâu và một mặt tựa có hình dạng đối xứng. Thiết kế yêu cầu gia công phối hợp cả hai nửa để cụm hoàn chỉnh đóng đồng đều và duy trì hình dạng kẹp nhất quán.

Tổng quan về sản phẩm

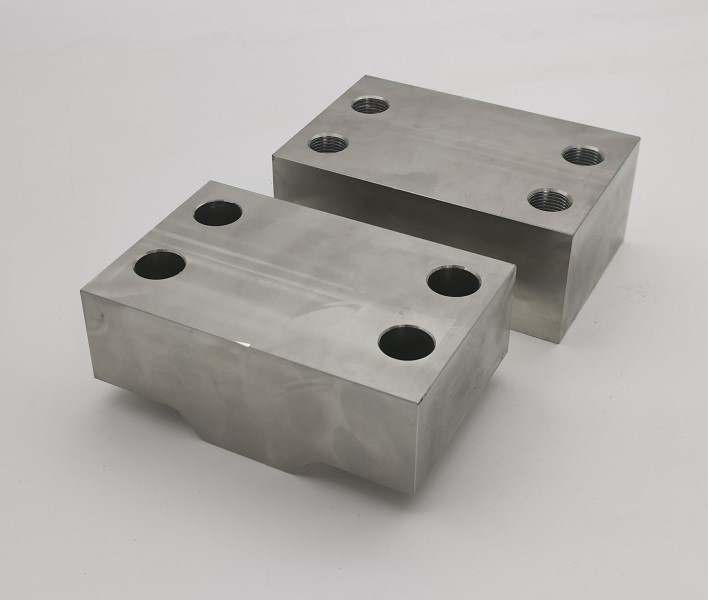

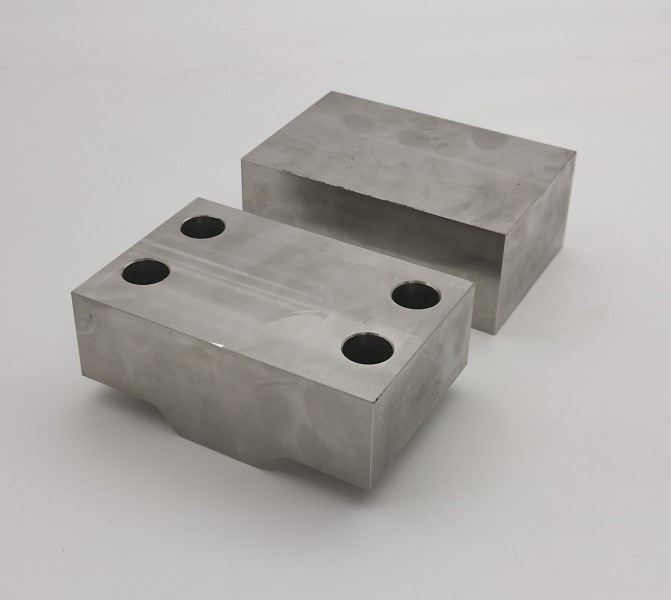

Mũ nhện bằng thép không gỉ 304 tùy chỉnh được sản xuất theo bản vẽ 16SG-7-B19. Mỗi cụm bao gồm hai khối thép không gỉ danh nghĩa 2 x 3-1/4 x 5 inch. Cặp hoàn thiện bao gồm bốn vị trí buộc chặt và cấu hình trung tâm với chuyển tiếp 135 độ, bán kính điển hình 1/4 inch và chiều cao cấu hình 7/16 inch được kiểm soát.

Quy trình sản xuất

1. Chuẩn bị khối thép không gỉ 304 và xác minh vật liệu
2. Thiết lập mốc và phay mặt CNC chính xác
3. Phay thô và hoàn thiện CNC của rãnh bậc trung tâm
4. Phối hợp khoan bốn lỗ xuyên qua khối trên phù hợp
5. Khoan taro và gia công ren UNF 5/8-18 ở khối bên dưới
6. Phá vỡ cạnh, mài mòn và làm sạch ren bên trong
7. Kiểm tra trực quan và kích thước cặp khớp
8. Vệ sinh bảo vệ và đóng gói xuất khẩu

Tính năng sản phẩm

• Cấu trúc thép không gỉ AISI 304 chống ăn mòn
• Lắp ráp gia công CNC hai mảnh phù hợp
• Căn chỉnh bốn lỗ chính xác trên cả hai khối
• Chủ đề nội bộ UNF sâu 5/8-18
• Cấu hình chỗ ngồi trung tâm 135 độ đối xứng
• Các lỗ, ren và cạnh được gia công không có gờ
• Truy xuất nguồn gốc vật liệu và báo cáo kích thước có sẵn
• Sản xuất OEM theo bản vẽ của khách hàng

Căn chỉnh lỗ hai mảnh phù hợp

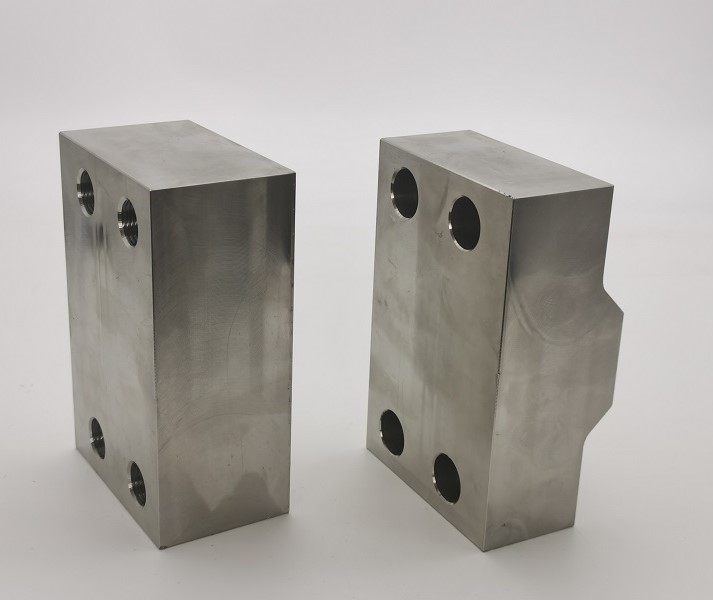

Một thách thức lớn trong quá trình sản xuất của Mũ nhện bằng thép không gỉ 304 tùy chỉnh là duy trì kiểu bốn lỗ trên cả hai thành phần. Khối trên cùng sử dụng các lỗ thông thoáng 11/16 inch, trong khi khối dưới sử dụng các lỗ khoan taro 37/64 inch với các sợi UNF 5/8-18 đến độ sâu xác định là 1-1/8 inch. Các mốc chuẩn chung và các thiết lập phối hợp giúp mỗi bu lông đi vào trơn tru mà không bị ép hoặc xuyên ren trong quá trình lắp ráp.

Hình học rãnh 135 độ được kiểm soát

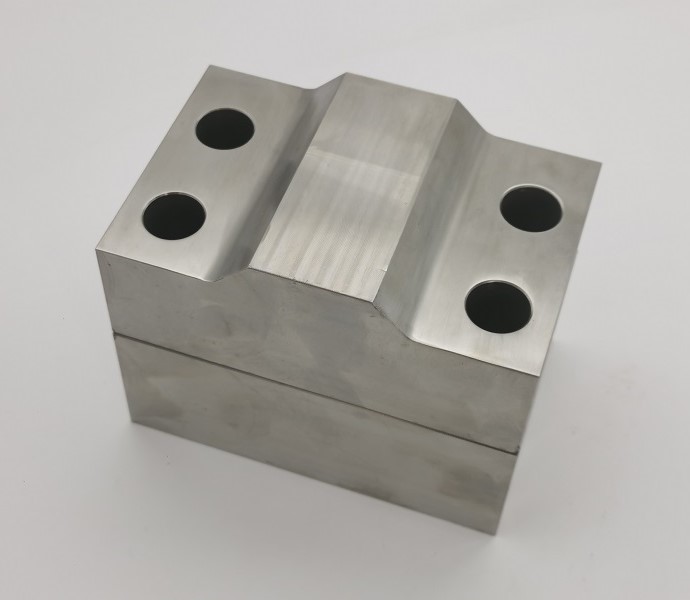

Cấu hình chỗ ngồi trung tâm giúp phân biệt Mũ nhện bằng thép không gỉ 304 tùy chỉnh với các khối kẹp hình chữ nhật thông thường. Cả hai mặt chuyển tiếp 135 độ phải duy trì đối xứng qua đường tâm, hòa vào bán kính 1/4 inch được chỉ định và giữ chiều cao biên dạng được yêu cầu. Khả năng giữ phôi ổn định và các đường hoàn thiện được kiểm soát giúp giảm sự không khớp, dấu vết dụng cụ và biến dạng cục bộ.

Thông số kỹ thuật

Kiểm soát chất lượng bề mặt và ren

Mỗi cụm Mũ nhện bằng thép không gỉ 304 tùy chỉnh đều được kiểm tra vị trí lỗ, kích thước mũi khoan, độ ăn khớp ren, kích thước tổng thể và sự phù hợp với cấu hình. Đồng hồ đo luồng đi/không đi xác minh các luồng UNF 5/8-18. Các bề mặt gia công được kiểm tra các gờ, cạnh sắc, nhiễm bẩn và hư hỏng khi xử lý, trong khi các bộ phận phù hợp được bảo vệ khỏi bị trộn lẫn trong quá trình làm sạch và đóng gói.

Ứng dụng

• Bộ kẹp và giá đỡ công nghiệp
• Đồ đạc máy móc tùy chỉnh
• Thiết bị và dụng cụ bằng thép không gỉ
• Các cụm cơ khí OEM yêu cầu mũ phù hợp
• Thiết bị sản xuất chống ăn mòn

Gia công thép không gỉ OEM từ JG

JG cung cấp Mũ nhện bằng thép không gỉ 304 tùy chỉnh từ số lượng nguyên mẫu thông qua quá trình sản xuất lặp lại. Đội ngũ kỹ thuật của chúng tôi kiểm soát việc nhận dạng vật liệu, mốc đo lường các bộ phận được ghép nối, hình học rãnh, căn chỉnh lỗ ren và kiểm tra lần cuối trong suốt quá trình gia công CNC. Khách hàng có thể yêu cầu chứng chỉ vật liệu, báo cáo kiểm tra kích thước và hỗ trợ sản xuất đầy đủ dựa trên bản vẽ.
