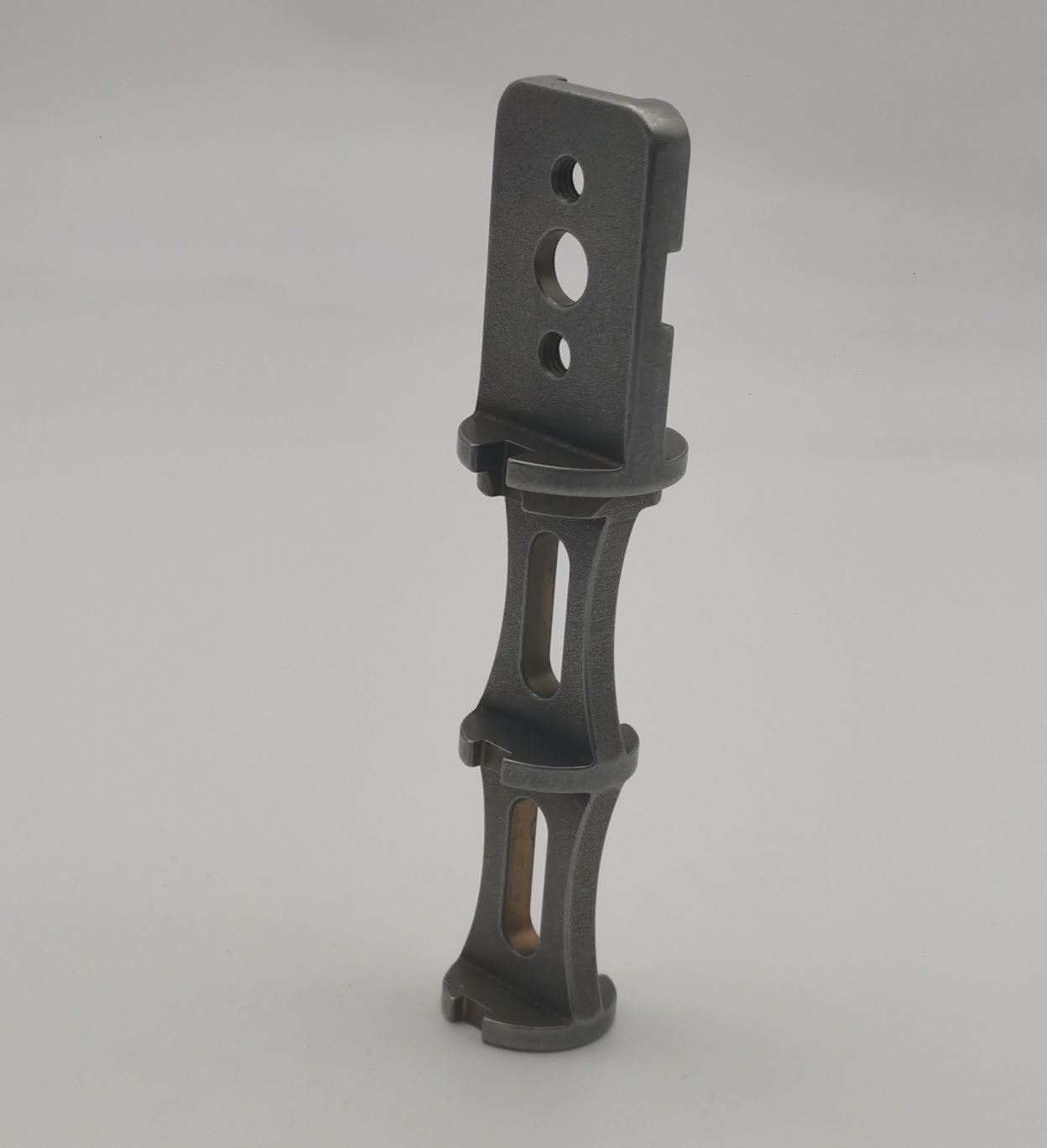

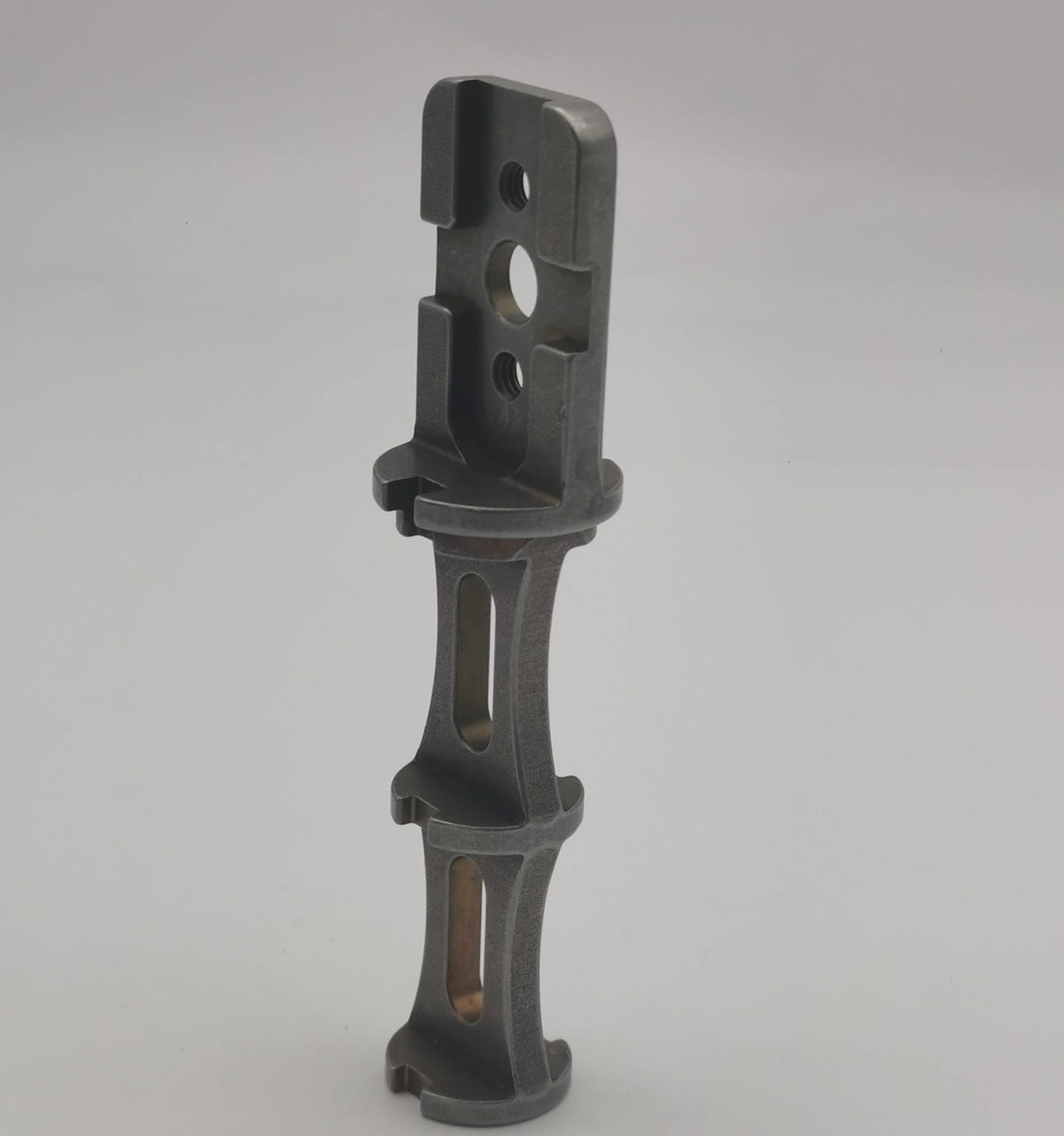

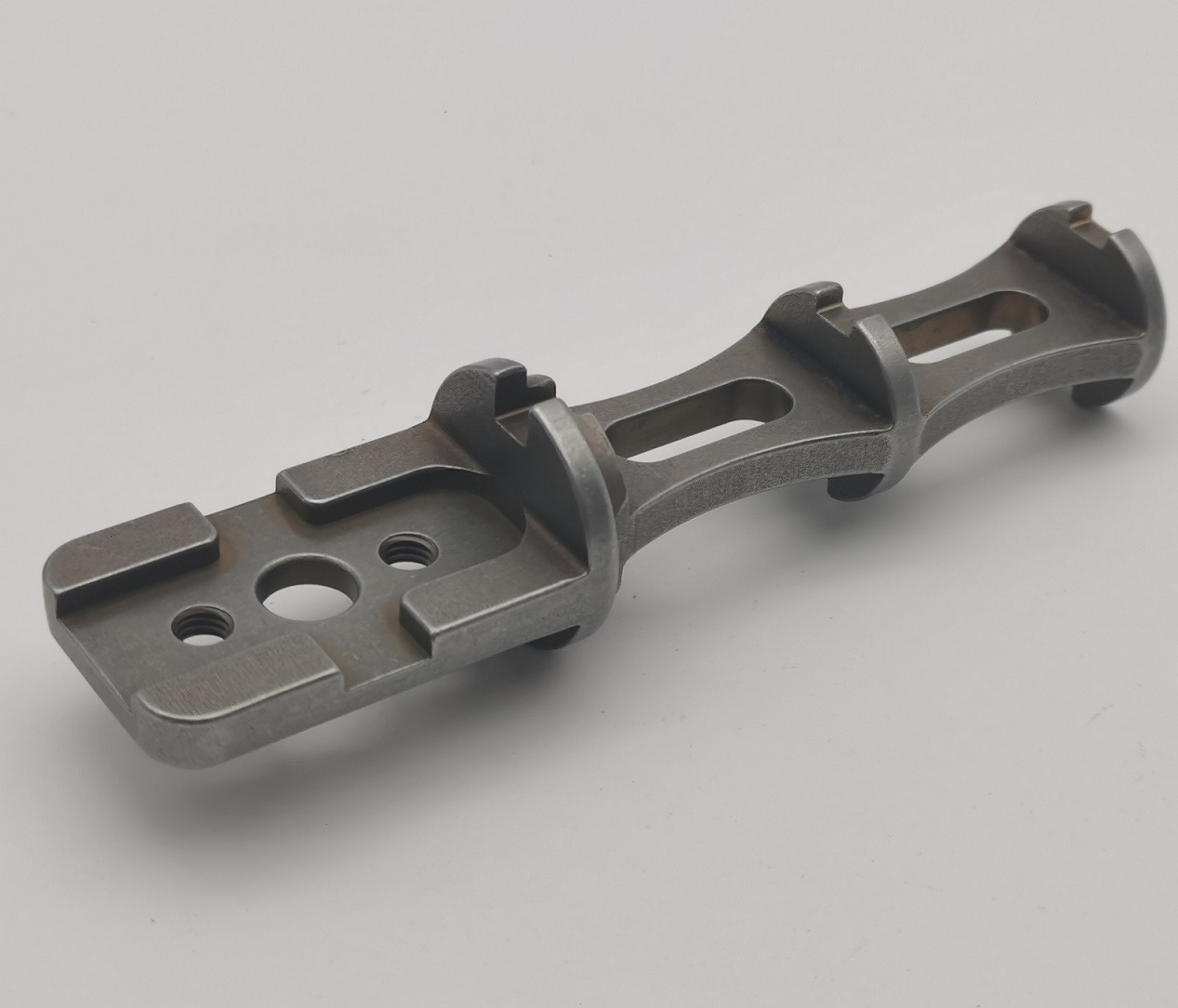

Bộ chuyển đổi trục cưa bằng thép không gỉ 17-4PH tùy chỉnh

JGsản xuấtbộ chuyển đổi trục cưa bằng thép không gỉ 17-4PH tùy chỉnhdành cho các nhà sản xuất thiết bị OEM yêu cầu các bộ phận kết nối cơ học có độ bền cao, chống ăn mòn và được gia công chính xác.

Được thiết kế cho các cụm cưa công nghiệp và hệ thống truyền lực tùy chỉnh, bộ chuyển đổi này tích hợp các tính năng lắp đặt, lỗ ren, bề mặt định vị và gân gia cố thành một cấu trúc đúc được thiết kế chính xác. Bằng cách kết hợp đúc mẫu với gia công CNC và xử lý nhiệt, JG cung cấp các giải pháp bộ chuyển đổi trục bền bỉ đáp ứng các yêu cầu lắp ráp cơ khí khắt khe.

Giá trị kỹ thuật

Thách thức chính trong sản xuất là kiểm soát vật đúc dài, có gân trong khi vẫn duy trì mối liên hệ giữa mặt lắp, lỗ trung tâm, lỗ ren và phần đỡ cong. JG sử dụng quy trình đúc chính xác được kiểm soát để tạo thành hình dạng phức tạp gần với hình dạng cuối cùng, sau đó là gia công CNC các bề mặt, lỗ và ren chức năng.

Cách tiếp cận này làm giảm lãng phí vật liệu trong khi vẫn giữ được độ bền của kết cấu gia cố. Các khoảng cho phép gia công, vị trí cố định và trình tự xử lý nhiệt được lên kế hoạch để hạn chế sự biến dạng và duy trì việc lắp ráp đáng tin cậy sau khi đông cứng.

Thông số kỹ thuật

Quy trình sản xuất

• Đánh giá quá trình gia công và đúc
• Đúc chính xác bằng thép không gỉ 17-4PH
• Loại bỏ cổng và làm sạch sơ bộ
• Gia công CNC các mặt lắp và xuyên lỗ
• 10-32 UNC-2B gia công và đo ren
• Xử lý nhiệt đến 40-45 HRC với nhiệt độ gấp đôi
• Kiểm soát việc làm mờ và trộn cạnh
• Kiểm tra kích thước, ren và độ cứng
• Làm sạch lần cuối và đóng gói xuất khẩu bảo vệ

Những thách thức sản xuất

Sản xuất mộtbộ chuyển đổi trục cưa thép không gỉ 17-4PH tùy chỉnhvới các gân mỏng, rãnh dài và các phần thành thay đổi đòi hỏi phải kiểm soát chính xác trạng thái đúc và độ ổn định gia công. Những đặc điểm cấu trúc phức tạp này có thể tạo ra các rủi ro như co ngót, cong vênh và mất ổn định của vật cố định trong quá trình sản xuất.

JGquản lý những thách thức này thông qua tối ưu hóa quy trình đúc, thiết kế cấp liệu cân bằng, mốc gia công được xác định và quy trình kiểm tra theo giai đoạn. Đối với mỗi bộ phận bộ chuyển đổi trục, tấm lắp và các tính năng ren chỉ được gia công sau khi các bề mặt định vị ổn định được thiết lập để duy trì các mối quan hệ lắp ráp chính xác.

Xử lý nhiệt cũng quan trọng không kém đối với bộ chuyển đổi trục cưa bằng thép không gỉ 17-4PH. Quá trình ủ kép được áp dụng để đạt được phạm vi độ cứng 40-45 HRC cần thiết đồng thời cải thiện độ ổn định kích thước sau khi gia công. Các lỗ, ren và mối quan hệ lắp đặt quan trọng được xác minh sau khi xử lý nhiệt thay vì chỉ dựa vào các phép đo trong quá trình, đảm bảo hiệu suất đáng tin cậy trong các cụm cưa công nghiệp và hệ thống cơ khí.

Kiểm soát chất lượng

Kiểm tra bao gồm xác minh vật liệu, bề ngoài đúc, kích thước gia công, chấp nhận ren, độ cứng và tình trạng cạnh. Các lỗ ren được kiểm tra bằng đồng hồ đo thích hợp và các kích thước tới hạn được đo bằng thiết bị kiểm tra đã được hiệu chuẩn. Giấy chứng nhận vật liệu, hồ sơ độ cứng và báo cáo kiểm tra kích thước có thể được cung cấp theo yêu cầu của dự án.

Ứng dụng

• Cụm trục cưa công nghiệp
• Thiết bị cắt và tỉa
• Hệ thống lắp đặt truyền tải điện
• Máy móc chuyên dụng
• Liên kết cơ khí hạng nặng
• Thiết bị OEM tùy chỉnh

Câu hỏi thường gặp

Câu hỏi 1: JG có thể sản xuất bộ điều hợp trục cưa tùy chỉnh theo bản vẽ của khách hàng không?

Đúng. JG hỗ trợ sản xuất OEM dựa trên bản vẽ, mô hình 3D và thông số kỹ thuật do khách hàng cung cấp. Đánh giá kỹ thuật có sẵn trước khi sản xuất để đánh giá tính khả thi của sản xuất.

Câu 2: Tại sao chọn thép không gỉ 17-4PH cho bộ chuyển đổi trục?

Thép không gỉ 17-4PH mang lại độ bền, độ cứng và khả năng chống ăn mòn cao sau khi xử lý nhiệt, phù hợp với các bộ phận cơ khí tiếp xúc với tải trọng lặp đi lặp lại và môi trường công nghiệp.

Câu 3: Quy trình sản xuất nào được sử dụng cho bộ chuyển đổi trục này?

Quy trình sản xuất như bộ chuyển đổi trục cưa bằng thép không gỉ 17-4PH tùy chỉnh bao gồm đúc chính xác, gia công CNC, gia công ren, xử lý nhiệt, mài mòn và kiểm tra lần cuối.

Câu hỏi 4: JG có hỗ trợ sản xuất nguyên mẫu và sản xuất hàng loạt nhỏ không?

Đúng. JG hỗ trợ sản xuất nguyên mẫu, đặt hàng lô nhỏ và sản xuất OEM lặp lại theo yêu cầu của khách hàng.

Câu 5: Báo cáo kiểm tra có thể được cung cấp cùng với các bộ phận đã hoàn thiện không?

Đúng. Giấy chứng nhận vật liệu, hồ sơ độ cứng và báo cáo kiểm tra kích thước có thể được cung cấp theo yêu cầu của dự án.

Tại sao JG

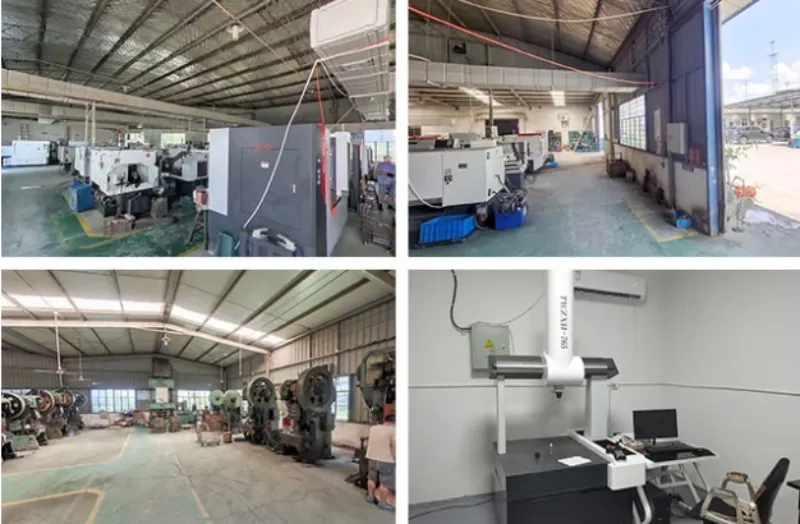

JGkết hợp đúc chính xác, gia công CNC, phối hợp xử lý nhiệt và kiểm tra kích thước theo một chương trình sản xuất OEM. Đội ngũ kỹ thuật của chúng tôi hỗ trợ đánh giá bản vẽ, xác nhận nguyên mẫu, sản xuất lô nhỏ và sản xuất lặp lại. Gửi bản vẽ 2D và mô hình 3D của bạn để nhận phản hồi về khả năng sản xuất và báo giá.
