Trục mở rộng cưa mặt đất chính xác 17-4PH

JG sản xuất trục mở rộng cưa mặt đất chính xác 17-4PH từ thanh thép không gỉ nguyên khối cho các cụm mở rộng cưa chuyển động qua lại và các hệ thống chuyển động tuyến tính tải trọng cao khác. Tiện CNC, doa chính xác, xử lý nhiệt và mài hoàn thiện được kết hợp để kiểm soát đường kính ngoài, lỗ khoan bên trong, độ hoàn thiện bề mặt và các tính năng đầu cuối.

Trục mở rộng cưa mặt đất chính xác 17-4PH này được thiết kế cho các ứng dụng cần có khả năng chống mài mòn, ổn định kích thước và khả năng khớp trượt hoặc xoay có thể lặp lại. Thành phần hoàn thiện được xử lý nhiệt đến 40-45 HRC và tất cả các gờ và cạnh sắc đều được loại bỏ trước khi kiểm tra lần cuối.

Giá trị kỹ thuật

Tính năng đòi hỏi khắt khe nhất là lỗ khoan chính xác được chỉ định ở mức 0,5636-0,5638 inch, tổng phạm vi dung sai chỉ 0,0002 inch. JG thiết lập các mốc gia công ổn định từ phôi phôi, kiểm soát độ biến dạng xử lý nhiệt và hoàn thiện các đường kính tới hạn sau khi đông cứng. Quá trình này giúp duy trì mối quan hệ giữa đường kính ngoài của mặt đất và lỗ khoan chính xác.

Đường kính ngoài được xác định ở mức 1,235 +/- 0,005 inch với độ hoàn thiện bề mặt tối đa 16 µin Ra. Mài chính xác mang lại cho trục mở rộng cưa mặt đất chính xác 17-4PH một bề mặt hình trụ nhất quán để vừa vặn đáng tin cậy và giảm mài mòn. Hai đặc điểm nổi đối lập và vát 45 độ được kiểm soát được gia công và mài nhẵn để bảo vệ các bộ phận tiếp xúc trong quá trình lắp ráp.

Thông số kỹ thuật

Quy trình sản xuất

• Đánh giá kiểm tra và truy xuất nguồn gốc thanh 17-4PH
• Cắt và tiện thô CNC
• Khoan và móc lỗ chính xác các đường kính trong có bậc
• Gia công các chi tiết nổi đối diện và vát góc 45 độ
• Xử lý nhiệt đến 40-45 HRC
• Mài hoàn thiện các bề mặt hình trụ quan trọng
• Xác định kích thước và kích thước lỗ khoan chính xác
• Kiểm soát việc làm mờ và trộn cạnh
• Làm sạch, kiểm tra lần cuối và đóng gói bảo vệ

Những thách thức sản xuất có độ chính xác cao

Xử lý nhiệt có thể thay đổi độ thẳng, độ tròn và kích thước lỗ khoan. Đối với trục mở rộng của máy cưa mặt đất chính xác 17-4PH này, dung sai gia công và trình tự quy trình được lên kế hoạch để các bề mặt quan trọng có thể được hoàn thiện sau khi đông cứng. Các thông số mài được kiểm soát để tránh hiện tượng kiểm tra nhiệt, cháy mài và độ côn không mong muốn.

Phần tường mỏng và hình học bên trong dạng bậc cũng yêu cầu cố định ổn định. JG sử dụng kẹp và kiểm tra có kiểm soát giữa các lần vận hành để giảm biến dạng. Kích thước lỗ khoan, đường kính ngoài, độ tròn, độ đảo và độ nhám bề mặt được kiểm tra bằng thiết bị đo đã hiệu chuẩn.

Kiểm soát chất lượng

Kiểm tra chất lượng cho mọi trục nối đất chính xác bao gồm nhận dạng vật liệu, độ cứng xử lý nhiệt, chiều dài tổng thể, đường kính ngoài, kích thước lỗ khoan bậc, góc vát, tính năng giảm đối diện và tình trạng cạnh. Lỗ khoan có độ chính xác 0,5636-0,5638 được kiểm tra bằng thiết bị đo lỗ khoan có độ phân giải cao phù hợp, trong khi bề mặt đất 16 µin Ra được xác minh bằng máy đo độ nhám bề mặt.

Báo cáo kiểm tra, chứng chỉ vật liệu và hồ sơ độ cứng có thể được cung cấp theo yêu cầu của khách hàng. Mỗi trục mở rộng của máy cưa mặt đất chính xác 17-4PH đều được làm sạch và kiểm tra trực quan để xác nhận rằng bề mặt không có gờ, cạnh sắc, nhiễm bẩn và hư hỏng khi xử lý.

Ứng dụng

• Cụm mở rộng cưa pittông
• Thiết bị cắt công nghiệp
• Hệ thống chuyển động tuyến tính tải cao
• Bộ phận truyền động của dụng cụ điện
• Tay áo và trục cơ khí chính xác
• Máy móc OEM tùy chỉnh

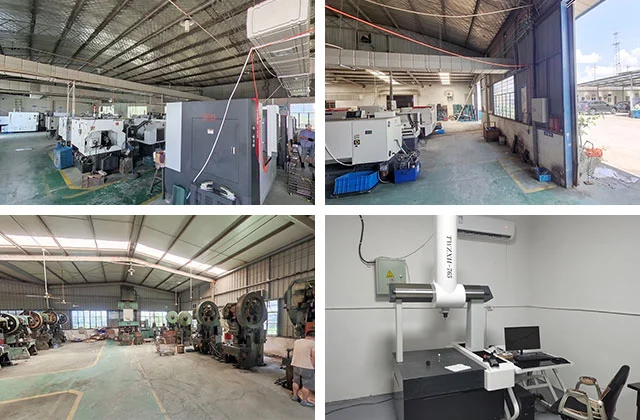

Tại sao chọn JG

JG kết hợpgia công phôi phôi, tiện CNC, móc lỗ chính xác, phối hợp xử lý nhiệt và mài trong một chương trình OEM được kiểm soát. Đội ngũ kỹ thuật của chúng tôi hỗ trợ đánh giá bản vẽ, xác nhận nguyên mẫu, lập kế hoạch kiểm tra và sản xuất lặp lại. Gửi cho JG bản vẽ của bạn và nhu cầu hàng năm để nhận báo giá về trục mở rộng cưa mặt đất chính xác 17-4PH tùy chỉnh.
